Последнее время практически у всей команды можно увидеть новую винтовку М4, построенную по системе PTW (англ. Professional Training Weapon). На данный момент в команде их более 30 штук.
Данная винтовка продвигалась компанией Systema, как созданная для тренировки военных, главными критериями были надежность, точность и размеры 1:1 как у боевой. Винтовку отличает свое собственное устройство, это узлы (в скобках стоимость запасных частей):
- 1. Мощный мотор (100 долларов)
- 2. Планетарный гирбокс (35 долларов поршневая шестерня)
- 3. Цилиндр в сборе с поршнем и пружиной (70 долларов в сборе)
- 4. Блок электрики силовой и управляющий (130 долларов в сборе)
- 5. Стволик в сборе с хопапом (130 долларов - но его купить 1 раз, не ломается)
Самые главные отличия от стандартного привода:
- 1. Разбирается за 5 секунд и можно заменить цилиндр от 100 м\с до 160 м\с
- 2. За счет жесткой конструкции хопап винтовка очень точная
- 3. Простая система ремонта и запчасти от одного производителя
- 4. Когда кончаются шары, винтовка перестает стрелять.
Изначально сама винтовка производилась фирмой Systema и стоит она до сих пор очень дорого до 60 000 рублей, при учете того, что там были свои косяки. Но в 2013 году фирма G&D сделала дешевую копию за 15000 с огрехами и в середине 2013 фирма A&K сделала полноценную отличную копию за те же 17700. Но уже не нужно было менять в базе запчасти - она точная и выдает 160 м\с.
Купить ее можно будет в магазине Воентурснар на ст.м. Горьковская
При покупке винтовки в воентурснаре
так как мы уже сталкивались с браком:- Осмотрите винтовку внешне, особенно пины - если на них следы от инструмента, значит винтовку уже разбирали. Можно судить о том один раз или несколько раз.
- Попросить замерить винтовку на каждом цилиндре. Желтый должен выдать 138-142 м\с, красный 148-155.
- на каждом цилиндре попросите высадить очередью механу, после чего снова захронить.
3. Не должно быть никаких посторонних звуков, особенно визга, запаха паленых проводов. - Проверьте внешне цилиндры - нет ли трещин, вздутий, царапин от инструмента (не разбирались ли цилиндры), так же голова и направляющая пружины в цилиндре должны быть закручены до конца (если это не так - видимо проблемы с резьбой).
- Проверьте не люфтит ли труба приклада, внешний ствол.
- Загляните во внутренний стволик - по налету или кускам шаров можно понять как привод работает.
Если все в порядке, то можно брать.
Далее гарантия 2 недели при условии что ничего с винтовкой делать нельзя - ни паять коннектор, ни видимо смазывать. Постарайтесь за это время отстрелять ее по полной, на первых 2-х тысячах вылезут все проблемы - далее можно или улучшать, как описано ниже, или же нести по гарантии.
Принцип работы:
- 1. Изначальное положение.
- 2. Начало работы, поршень оттягивается назад секторной шестерней и тянет за собой ноззл, шарик входит в камеру хопап.
- 3. Пружина ноззла полностью сжата.
- 4. Ноззл отсоединяется от поршня и герметично закрывает камеру хоп-ап, поршень "срывается" с последнего зуба и создает компрессию в цилиндре.
Принцип работы камеры hop-up
В отличие от обычного привода, здесь своя собственная камера хопап и в ней секрет всей винтовки. Подкручивает шар резиновый валик, одетый на штифт в подковке, сама подковка перемещается при помощи винта вниз и вверх, за счет этого создается повторяемость выстрела. Камера собирается при помощи специального замка (который можно вытащить, вкрутив в него два винтика или самореза и только так) что исключает неправильную сборку.
А теперь поговорим о том, что можно для данной винтовки купить
1. Внутренние запчасти:

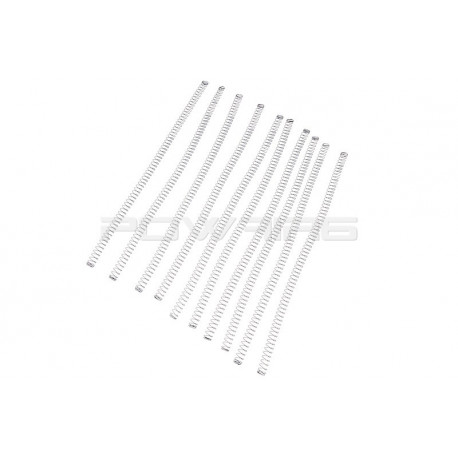

Усиленные пружинки для магазинов 15 евро
Лоадер 14 евро
Цилиндр М150 88 евро

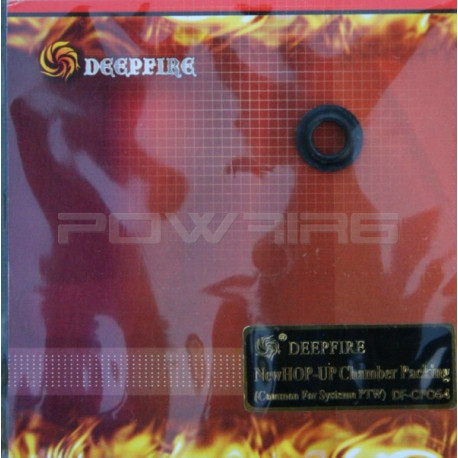

Уплотнительное кольцо 3 евро
Миниключ с блоком управления 148 евро
Тут 145 долларов
еще один
Ротор на мотор 68 евро
http://www.powair6.com/img/p/3/2/2/8/3228-large_default.jpg
Пружинка М160 23 евро
Шестерня секторная 11 евро
От FCC 29 долларов
Ноззл 10 евро
Запасные провода контроллера 7 евро
тут 6,5 долларов
Цилиндр стальной система 165 м\с на снайперку 259 долларов
Резиновое кольцо на ствол 1 доллар
Стволик PDI стальной 6.01 139 долларов
Щетки на мотор 14,50
Цилиндр КА М150 71 доллар
Поршень 23 доллара
Пружинка FCC M150
Стволик FCC кастомный в сборе 144 доллара
Стволик FCC кастомный в сборе на снайперку 125 долларов
мотор 75 долларов
вся электрика 85 долларов
блок управления 45 долларов
силовой блок 45 долларов
Гирбокс в сборе 85 долларов
поршень алюминиевый 28 долларов 2. Внешка и магазины
http://4 длинных магазина MAG 130 шаров 136 евро
10 магазинов Varanas 238 евро
Антабка на приклад 13 евро
Кнопка сброса двухсторонняя 51 доллар
Комплект инструментов 36 евро
на wgc есть механы аик
http://www.wgcshop.com/wgc2008/main/product_detail1.php?search_From=searchItem&item=ANK-AMAG-PTW&search=special&rs=ptw&catid=&cat=
по 15.5$ То что могу сказать по опыту эксплуатации из нужных запчастей:
1. MAG подковка хопапа и ее пружинка
2. FCC камера хопапа в сборе или можно взять камеру RWA сразу с подковкой.
3. PDI стволик стальной или vanaras
4. Механы еще ссылка
5. Прокладки под трубу приклада
И кому надо
5. Пружинки FCC 115 м\с и 160 м\с
6. Миниключ MAG (если кому надо) еще магаз
7. Запасной цилидр КА
7. Ноззл стальной и часть 2
8. Антабка
9. Шестерня секторная Как разобрать хопап АиК ПТВ, A&K PTW hop up или FCC hop-up для чистки\проверки?
1. Нужно вытащить ключ.
2. В ключе есть отверстия или резьба, в зависимости от вашей ситуации используйте или маленький саморез 1.5-2 мм или винт М2. Ключ вытаскиваем аккуратно, можно пассатижами за винтик\шуруп.
3. Выкручиваем винтик хопапа до конца, чтобы подковка хопа была в свободном положении.
4. Далее аккуратно вытаскиваем стволик, так как у нас там стоит пружинка FCC которая любит улетать
5. Если из камеры не выпали, то вытаскиваем резиновое кольцо, подковку хопапа и пружинку (в базовых версиях вместо пружинки идут две резиночки).
6. Чистим стволик. Собираем все обратно, проверяем чтобы при нажатии подковка нормально ходила по пазам и ее не перекашивало.
7. Если у вас повредилась резинка то ее можно или заменить или провернуть на своей оси, чтобы поврежденная сторона оказалась сверху.
8. Собираем все обратно, чтобы не спутать в хопапе, стволе, втулке есть пазы - они должны совпасть на 100%.
Вставляем ключик, если все пазы совпали он войдет с небольшим усилием.
Если после этого у вас остался перекос в полете шаров вариант 1 попробовать чужой стволик, вариант второй посмотреть на подачу шаров из механы и на то насколько хорошо ноззл цилиндра входит в хопап, нет ли следов трения\износа? Как "довести до ума" A&K M4 PTW (АиК ПТВ)?
Купив этот привод в магазине, им уже можно радоваться. Но чтобы счастье не было мимолетным, с ним нужно провести небольшие манипуляции:
1. Поставить трубу приклада на потайной винт М3-М4. Это нужно для того чтобы труба приклада не провернулась и не перебила проводку, если силовые или управляющие провода коротнет, то всей электрике настанет хана. Покупать новую электрику куда дороже (от 90 долларов) нежели надежно закрепить трубу приклада.
2. Смазать гирбокс, он идет без смазки и тут все понятно.
3. Заменить базовый коннектор на командный XT-60.
4. В хопапе заменить подковку хопапа на MAG стальную и установить пружинку FCC (на фото слева). Или заменить подковку на RWA.
5. Смазать цилиндр, поставить голову поршня на стопрезьбу и приобрести запасной ноззл (SHS) который потом нужно так же поставить на стопрезьбу. Базовый ноззл в АиК ПТВ на стопрезьбе, разбирается шестигранником, но часто разлетается на куски. А так же не совместим с хопапами FCC и RWA.
6. Подтянуть винт переключателя огня, если он болтается.
7. Поставить стальную антабку.
8. Капелькой супер-клея зафиксировать штифт кнопки затворной задержки. Этот штифт имеет свойство выпадать, если потеряли - идите в магазин метизов и покупайте такой же.
9. Если цилиндр имеет небольшой ход в корпусе, то проставочными шайбами убрать этот люфт. Так как из-за люфта теряется компрессия и разбивается цилиндр\корпус винтовки.
10. Иметь всегда при себе ключик регулировки, запасной цилиндр, запасную резиночку для хопап - желательно так же иметь запасные щетки для мотора - через сезон они пригодятся.. И вы не будете знать бед.
Заключение - не забывайте что попадание даже малого количества песка в механы или пыли убивает как точность так и надежность винтовки, так что подсумки SDS и изолента наши друзья!
